WSR85 moitié yacht, moitié offshore tri moteurs et tri cabines

J'ouvre ici le reportage sur la fabrication du WSR85. Ce modèle n'est pas encore proposé en ligne. Il s'agit du tout premier. C'est un nouveau prototypiste, Manuel, qui s'est lancé dans cette construction.

Premières vues profils et dessus
Premières vues profils et dessus

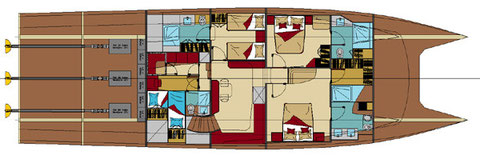

Détail des aménagement du pont inférieur: 3 cabines + cuisine et quartier équipages (2 marins)
Détail des aménagement du pont inférieur: 3 cabines + cuisine et quartier équipages (2 marins)
Modélisation sur mon logiciel favori: Delftship
Modélisation sur mon logiciel favori: Delftship
Ligne élancée
Ligne élancée
Les structures intérieures
Les structures intérieures
Le rapport hydrostatique
Le rapport hydrostatique
Début du plan technique
Début du plan technique
Plan définitif des vues extérieures et plan de pont
Plan définitif des vues extérieures et plan de pont
Arrivage de bois !
Arrivage de bois !

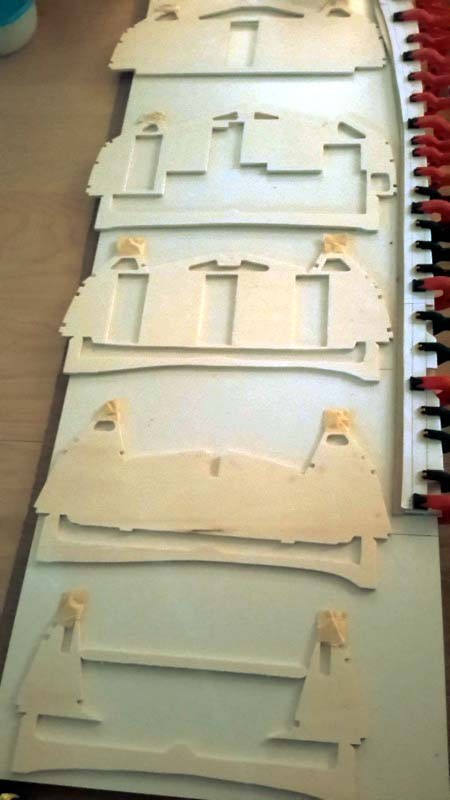

Les couples sont soigneusement découpés
Les couples sont soigneusement découpés
Préparation du plan de travail, Chaque tasseaux de bois va recevoir son couple
Préparation du plan de travail, Chaque tasseaux de bois va recevoir son couple
Les couples sont solidement vissés sur le tasseaux, prochaine étape pose des quilles.
Les couples sont solidement vissés sur le tasseaux, prochaine étape pose des quilles.
Mise en place de la quille centrale
Mise en place de la quille centrale
La même une fois la colle sèche et sans les pinces
La même une fois la colle sèche et sans les pinces
Vue de la proue, déjà une petite idée du profil de la carène
Vue de la proue, déjà une petite idée du profil de la carène
Collage des baguettes de renfort
Collage des baguettes de renfort

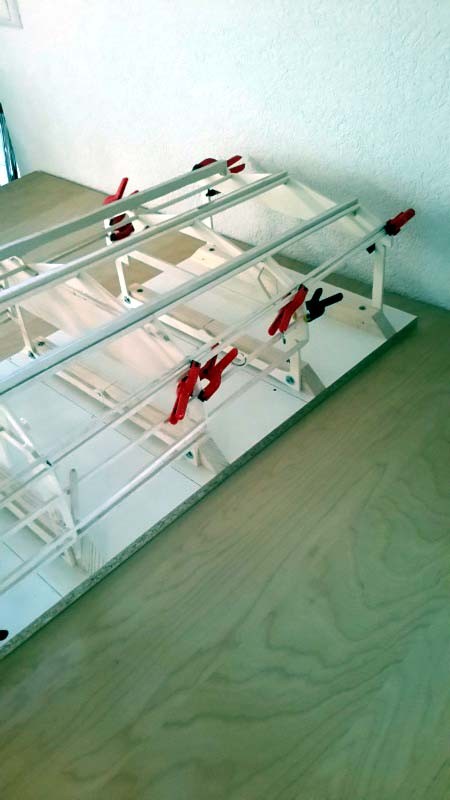

Mise en place des baguettes support plancher
Mise en place des baguettes support plancher
Traçage des différents ponts
Traçage des différents ponts
Différents niveaux de pont dans les cabines
Différents niveaux de pont dans les cabines
Vue de face, il reste encore de nombreuse lisse à mettre en place sur les flancs
Vue de face, il reste encore de nombreuse lisse à mettre en place sur les flancs
Détail d'une des proues des coques extérieures
Détail d'une des proues des coques extérieures
Pose des baguettes des flancs
Pose des baguettes des flancs
Finition de la pose des baguettes coté proue
Finition de la pose des baguettes coté proue
Pose des baguettes terminées
Pose des baguettes terminées
Préparation des gabarits carton des fonds de coque
Préparation des gabarits carton des fonds de coque
Cela donne déjà une idée de la forme définitive de la coque
Cela donne déjà une idée de la forme définitive de la coque
Pose des fonds suivant les dimensions des gabarits
Pose des fonds suivant les dimensions des gabarits
Seconde planche coté babord
Seconde planche coté babord
Dernière planche de fond en phase de collage
Dernière planche de fond en phase de collage
C'est au tour des planches de bordés.
C'est au tour des planches de bordés.
Bordé bâbord coté proue
Bordé bâbord coté proue
Placage des contres flancs des quilles extérieures
Placage des contres flancs des quilles extérieures
Premiers travaux d'enduis
Premiers travaux d'enduis
Vue de face de la quille extérieure tribord, le profil est très effilé, gage d'une bonne glisse.
Vue de face de la quille extérieure tribord, le profil est très effilé, gage d'une bonne glisse.
La proue terminée
La proue terminée
Découpe des vitrages dans les bordés
Découpe des vitrages dans les bordés
Les entrailles, notez que les jambettes de fixation seront bientôt supprimées
Les entrailles, notez que les jambettes de fixation seront bientôt supprimées
Habillage des espaces entre chaque ouverture
Habillage des espaces entre chaque ouverture
Jolie photo de l'intérieur et ses nombreux planchers, début de la fabrication du coffre du garage
Jolie photo de l'intérieur et ses nombreux planchers, début de la fabrication du coffre du garage
Début de fab de l'annexe
Début de fab de l'annexe
Travaux sur la poupe
Travaux sur la poupe
Essais d'encombrement de l'annexe
Essais d'encombrement de l'annexe
Cache escalier coulissant
Cache escalier coulissant
Capot du garage et cache escalier en place
Capot du garage et cache escalier en place
Arbres de transmissions posés
Arbres de transmissions posés
Fibrage de la coque
Fibrage de la coque
